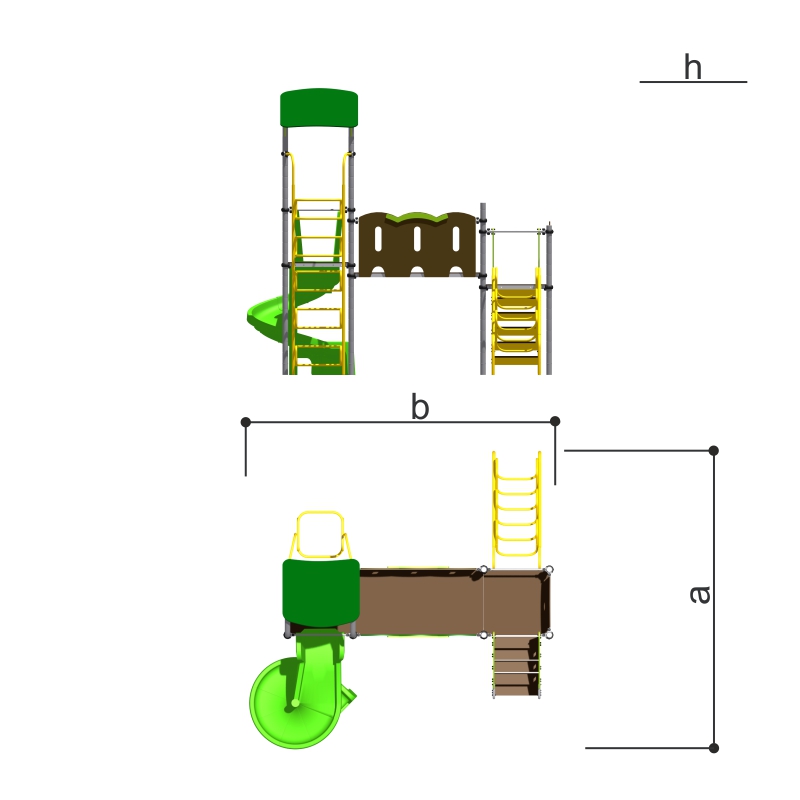

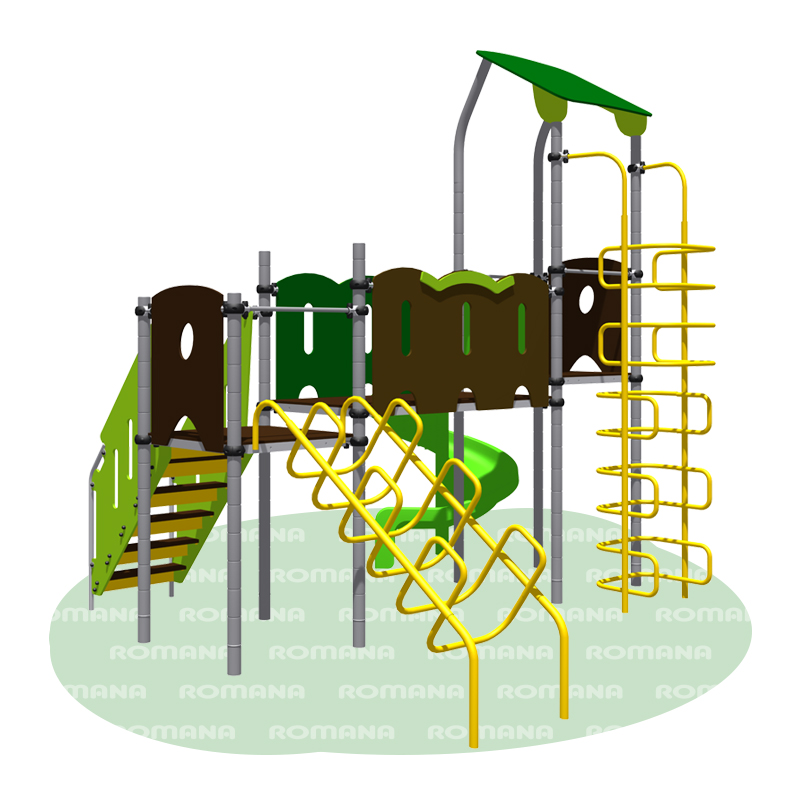

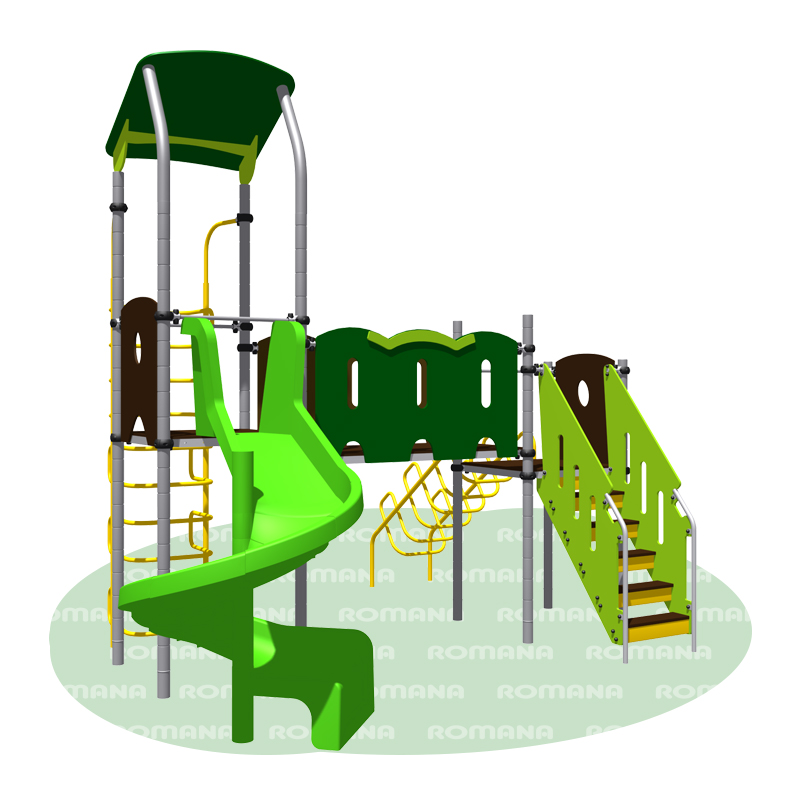

Детский сад уличные площадки

Комплектация

Крыша, шт.

1

Площадка 900, шт.

2

Лестница входная 1250 мм, шт.

1

Лаз круговой наклонный, шт.

1

Лаз круговой вертикальный, шт.

1

Горка винтовая 1550 мм, шт.

1

Переход прямой, шт.

1

Стойка, прямая шт.

6

Стойка, гнутая шт.

2

Ограждение 900 мм (1), шт.

2

Ограждение 900 мм (2), шт.

2

Арка, шт.

1

Ограждение 1800 мм, шт.

2

Наименование показателя, технического, функционального параметра, ед. изм. показателя

Крыша

Крыша должна быть изготовлена из влагостойкой фанеры ФСФ толщиной не менее 9 мм.

Крыша состоит из 4 элементов – скат крыши с декоративным покрытием, нанесенным методом УФ-печати, двух боковин и распора.

Элементы крыши должны соединяться между собой с помощью стальных уголков из стали толщиной 2.5 мм, болтов, шайб и гаек.

Площадка 900 мм

Площадка должна состоять из каркаса, настила и крепежных элементов. Настил должен быть выполнен из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 15 мм. Настил представляет собой квадрат 900*900 мм(+-10мм) с вырезанными по углам секторами круга с радиусом r=55 мм. Каркас должен состоять из четырех балок длиной 700 мм, изготовленных из металлической профильной трубы размерами не менее 50*25*2 мм. Балки должны быть соединены между собой четырьмя вставками, вставки должны быть изготовлены из стального листа толщиной не менее 4 мм и иметь габаритные размеры не менее 166*50*25 мм. Посередине каждой вставки должна быть приварена металлическая труба размерами не более 38*2,8 мм длиной не более 45 мм, в которую вставляется и закрепляется в трубе посредством резьбового соединения уникальный полуотвод, изготовленный из металлического листа толщиной не менее 2,5 мм. С помощью второго полуотвода происходит фиксация площадки к стойке.  Уникальная обойма в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке. В целях увеличения жесткости каркаса посередине каркаса приваривается одна поперечная балка длиной 850 мм. Настил должен крепиться к каркасу посредством не менее четырех болтовых соединений. Размеры площадки должны быть не более 900*900 мм.

Лестница входная 1250 мм

Лестница должна состоять из:

- перила – 2 шт.

- боковина – 2 шт.,

- ступень – 5 шт.,

- борт - 1 шт.

Габариты лестницы должны быть 900*955*2010 мм (+-20мм). Перила лестницы должны быть изготовлены из металлической трубы размерами не менее 32*2 мм длиной не менее 1500 мм. К перилам при помощи резьбовых соединений должны крепиться боковины ромбовидной формы, изготовленные из влагостойкой фанеры толщиной не менее 18 мм. В боковинах должны быть расположены три декоративных овальных отверстия размерами не менее 60*380 мм. Габаритные размеры боковин не менее 915*1890 мм. Ступени размерами не более 150*610 мм должны быть изготовлены из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 18 мм. Ступени должны крепиться к металлическим кронштейнам посредством резьбовых соединений. Кронштейны должны быть изготовлены из металлического листа толщиной не менее 2 мм, длина кронштейнов не менее  610 мм, ширина и высота не менее 110 мм. Кронштейны должны крепиться к боковинам лестницы  посредством резьбовых соединений. В целях безопасности, для исключения случаев застревания одежды и частей тела ребенка между площадкой и последней ступенью должен быть установлен вертикальный борт размерами не менее 65*610 мм, изготовленный из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 18 мм, закрывающий отверстие между ступенями.

Лаз круговой наклонный

Лаз должен состоять из следующих  элементов:

-  поручень лаза – 2 шт.;

- поручень – 6 шт. (по три на каждый поручень лаза);

 - угольник лаза наклонного – 2 шт.;

- дуга – 2 шт.;

- скоба лаза – 6 шт.

Поручень лаза должен состоять из металлической трубы   размерами не менее 40*3 мм длиной не менее 1700 мм. К каждому поручню лаза должны быть приварены по три поручня, изготовленных из металлической трубы размерами не менее 20*2,8 мм длиной 925 мм, которая должна быть согнута в виде буквы «П» с радиусами гиба не более  r=50 мм. Прямой горизонтальный отрезок поручня должен составлять не менее 175 мм, два вертикальных отрезка поручней должны быть не более 275 мм в длину, расстояние между осями двух вертикальных отрезков поручня должно быть не менее 300мм. Поручни должны быть приварены к трубе вертикально, с внутренней её стороны по месту прилегания;  расстояние  между осями соседних поручней должно быть не более 300 мм. Нижние скобы лаза должны быть изготовлены из металлической трубы размерами не менее 20*2,8 мм длиной 1180 мм, которая должна быть согнута в виде буквы «П» с радиусами гиба не более r=50 мм. Прямой горизонтальный отрезок скобы лаза должен составлять не менее 430 мм, два вертикальных отрезка поручней должны быть не более 275мм в длину, расстояние между осями двух вертикальных отрезков поручня должно быть не менее 555 мм. Торцы скобы должны быть обжаты до диаметра не более 20,5 мм для беспроблемной установки в торцы поручней двух соседних поручней лазов и закрепляться посредством резьбовых соединений. Для присоединения к каркасу площадки в торцы поручня лаза  устанавливаются и закрепляются посредством резьбовых соединений торцы двух дуг, изготовленные из   металлической трубы размерами не менее 40*3 мм.  Верхние части дуг должны быть присоединены к каркасу площадки посредством резьбовых соединений.

Лаз круговой вертикальный

Лаз должен состоять из следующих  элементов:

- стойка лаза – 2 шт.;

- поручень – 4 шт.;

- скоба лаза – 8 шт.,

Поручни и скобы лаза должны быть изготовлены из металлической трубы размерами не менее 20*2,8 мм. Поручни должны быть изготовлены из отрезка трубы длиной не менее 925 мм, которая должна быть согнута в виде буквы «П» с радиусами гиба не более r=50 мм. Два горизонтальных отрезка поручней должны быть длиной не более 355 мм в длину, расстояние между осями двух  горизонтальных отрезков поручня должно быть не менее 300мм. Скобы лаза должны быть изготовлены из  отрезка трубы длиной не менее 1165 мм, которая должна быть согнута в виде буквы «П» с радиусами гиба не более r=50 мм. Два горизонтальных отрезка скоб должны быть не более 355 мм в длину, расстояние между осями двух вертикальных отрезков поручня должно быть не менее 555 мм. Оба конца скобы на расстоянии 50 мм от  торцов должны быть обжаты до диаметра не более 20,5 мм для последующей установки в торцы поручней и закрепления посредством резьбовых соединений. Оба торца поручней лаза должны быть приварены к стойке лаза. Скобы должны соединять между собой стойки лаза следующим образом: один из торцов скобы должен быть соединен посредством резьбового соединения с торцом поручня одной из стоек, второй торец скобы должен быть соединен посредством резьбового соединения с торцом аналогично расположенного поручня второй стойки. Следующая скоба должна соединять посредством резьбовых соединений свободные торцы поручней лазов.

Стойка лаза должна состоять из верхней и нижней части. Верхняя часть стойки лаза должна быть изготовлена из металлической трубы  размерами не менее 40*3 мм длиной не менее 1490 мм в виде буквы «Г», верхний горизонтальный участок должен быть длиной не менее 690 мм, вертикальный участок не менее 825 мм. На расстоянии не более 70 мм от нижнего торца верхней стойки лаза металлическая труба должна быть обжата для последующего соединения с нижними стойками лаза. К каждой стойке лаза верхней части должны быть присоединены по одному поручню. Соединять верхние части стоек лаза должны две скобы. Нижняя часть стойки лаза должна быть изготовлена из металлической трубы  размерами не менее 40*3 мм длиной не менее 1680 мм. К каждой стойке лаза нижней части лаза кругового вертикального должны быть приварены по три поручня. Стойки лаза нижней части должны быть соединены между собой шестью скобами. Нижний поручень должен быть расположен на расстоянии не более  100 мм от нижнего торца стойки лаза.

Габаритны размеры лаза не менее 1040*780*2525 мм.

Горка  винтовая  1550 мм

Горка должна состоять из горки винтовой со стойкой и рамы.

Горка должна иметь стартовую площадку, полосу скольжения и полосу торможения.  Должна быть изготовлена из экологически чистых полимерных материалов, устойчивых к истиранию и воздействию ультрафиолетовых лучей и покрыта гелькоутом для получения высококачественной гладкой скользящей поверхности. В целях безопасности на стартовом участке горки должны быть предусмотрены защитные боковые экраны высотой не менее 700 мм.  Перед входом на горку должно быть установлено ограничительное ограждение для безопасного скатывания. Профиль горки должен быть овальным, высота бортика от дна горки должна быть не менее 185 мм. Ширина участка скольжения должна быть не боле 400 мм. Диаметр винта горки должен быть не менее 1250 мм. Внутренняя часть горки должна быть присоединена к стойке, изготовленной из металлической трубы размерами не менее 76*2 мм, длиной 1610 мм. Верхний торец стойки должен быть закрыт пластиковой заглушкой. В нижней части под горкой должна быть присоединена рама, состоящая из двух вертикальных поперечин длиной не менее 700 мм и приваренной к ним на расстоянии 40 мм от верхних торцов вставки, изготовленных из металлической профильной трубы размером не менее 40*25*2 мм.  Рама должна располагаться под горкой и присоединяться к ней посредством резьбовых соединений. Нижние части поперечин рамы должны быть вкопаны.

Переход прямой

Переход состоит из каркаса, настила и четырех обойм. Настил должен быть выполнен из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 15 мм.  Настил должен представлять собой прямоугольник размерами 900*1800 мм с вырезами по углам в форме секторов круга с радиусом r=55 мм.  Каркас должен иметь форму прямоугольника, габаритные размеры 1800*900мм. Должен состоять из двух поперечных балок длиной 700 мм; двух продольных балок длиной 1600 мм. Все балки должны быть изготовлены из профильной металлической трубы размерами не менее 50*25*2 мм. Каждая пара продольной и поперечной балок должна быть соединена диагональной вставкой, которая приваривается к балкам по углам на расстоянии не менее 15 мм от конца каждой балки по периметру прилегания. Вставки должны быть изготовлены из стального листа толщиной не менее 4 мм. В середине каждой вставки должно быть отверстие диаметром не менее 40 мм. В это отверстие вставляется параллельно уровню земли и приваривается по периметру прилегания труба длиной не более 45 мм размерами не более 38*2,8 мм, в которую вставляется  и закрепляется в трубе посредством резьбового соединения уникальный полуотвод, изготовленный из металлического листа толщиной не менее 2,5 мм. С помощью второго полуотвода происходит  фиксация  перехода к стойке. Уникальная обойма в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке.

В целях увеличения жесткости каркаса посередине каркаса перехода приваривается одна поперечная балка длиной 1750 мм, изготовленная из профильной металлической трубы размерами не менее 50*25*2 мм.

Настил должен крепиться к каркасу посредством не менее шести болтовых соединений.

Стойка прямая

Стойки комплекса должны быть изготовлены из стальной трубы диаметром не менее 76 мм с толщиной стенки не менее 2 мм, с кольцевыми канавками через каждые 150мм, для точной установки элементов комплекса по высоте. Канавки должны наносится методом холодного деформирования накатными роликами. Используются для фиксации уникальных обойм в виде двух стальных полухомутов, облитых пластиком, которые стягиваются между собой болтами. При помощи таких обойм к стойкам присоединяется площадка 900, ограждения и т.п.

Стойка гнутая

Стойки комплекса должны быть изготовлены из стальной трубы диаметром не менее 76 мм с толщиной стенки не менее 2 мм, с кольцевыми канавками через каждые 150мм, для точной установки элементов комплекса по высоте. Канавки должны наносится методом холодного деформирования накатными роликами. Используются для фиксации уникальных обойм в виде двух стальных полухомутов, облитых пластиком, которые стягиваются между собой болтами. При помощи таких обойм к стойкам присоединяется площадка 900, ограждения и т.п.

Верхняя часть стойки отогнута на угол 150 градусов по радиусу 300мм. На верхнем торце оборудован резьбовой элемент для установки ската крыши.

Ограждение 900 мм (1)

Ограждение устанавливается перед входом на первую площадку со стороны лаза кругового и перед выходом на горку спиральную. Ограждение представляет собой поперечину длиной 780+-1мм, изготовленную из металлической трубы диаметром не менее 33,5 мм толщиной не менее 2,8 мм.  С обеих сторон поперечины на расстоянии не более 13 мм от торцов должны быть расположены два сквозных отверстия диаметром 11 мм для последующего крепления посредством резьбового соединения уникального отвода, изготовленного из металлического листа толщиной не менее 2,5 мм, с помощью которого происходит фиксация ограждения к стойке комплекса.  Уникальный отвод в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки.

Ограждение 900 мм (2)

Ограждение устанавливается для безопасного нахождения детей на площадке и должно состоять из:

• Двух кронштейнов
• Двух отводов
• Боковины (фанерной)

Кронштейн должен представлять собой гнутую из стального листа толщиной 2,5мм деталь, позволяющую соединить цилиндрическую часть отвода с плоскостью фанеры.

Боковина должна представлять собой панель из влагостойкой фанеры ФСФ толщиной 15мм (894х710мм), окрашенную влагостойкими краской и лаком. На поверхность панели наносится тематическое декоративное покрытие.

Уникальный отвода, изготовлен из металлического листа толщиной не менее 2,5 мм,  с помощью которого происходит  фиксация ограждения к стойке комплекса; через уникальные обоймы в виде двух стальных полуобойм облитых пластиком, стягивающихся между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки;

Арка

Арка должна быть установлена для безопасного перехода с лаза кругового вертикального на вторую площадку. Арка представляет собой поперечину длиной 780+-1мм, изготовленную из металлической трубы диаметром не менее 33,5 мм толщиной не менее 2,8 мм.  С обеих сторон поперечины на расстоянии не более 13 мм от торцов должны быть расположены два сквозных отверстия  диаметром 11 мм для последующего крепления  посредством резьбового соединения уникального отвода, изготовленного из металлического листа толщиной не менее 2,5 мм,  с помощью которого происходит  фиксация  арки к стойке комплекса.  Уникальный отвод в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки.

Две стойки длиной 1205+-1мм должны быть изготовлены из металлической трубы диаметром не менее 21,3 мм. Верхние и нижние части стоек должны быть поджаты до половины диаметра. Верхние части стоек должны быть приварены по периметру прилегания к поперечине. Нижние части стоек должны быть присоединены к каркасу площадки посредством резьбовых соединений. Расстояние между осями стоек должно составлять не менее 630+-10мм.

Ограждение 1800 мм

Ограждение устанавливается для безопасного нахождения детей на переходе и должно состоять из:

• Двух кронштейнов;
• Двух отводов;
• Боковины (фанерной);
• Планки усиливающей.

   Кронштейн должен представлять собой гнутую из стального листа толщиной 2,5мм деталь, позволяющую соединить цилиндрическую часть отвода с плоскостью фанеры.

   Боковина должна представлять собой панель из влагостойкой фанеры ФСФ толщиной 15мм (893х1610мм), окрашенную влагостойкими краской и лаком.

   Уникальный отвод, изготовлен из металлического листа толщиной не менее 2,5 мм,  с помощью которого происходит  фиксация ограждения к стойке комплекса через уникальные обоймы в виде двух стальных полуобойм облитых пластиком, стягивающихся между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки;

   Планка усиливающая  представлять собой фанерный элемент из влагостойкой фанеры ФСФ толщиной 15мм (808х190мм), окрашенную влагостойкими краской и лаком и закрепляется на боковине резьбовыми соединениями.

Ограждение устанавливается для безопасного передвижения по игровому комплексу по обеим сторонам прямого перехода
