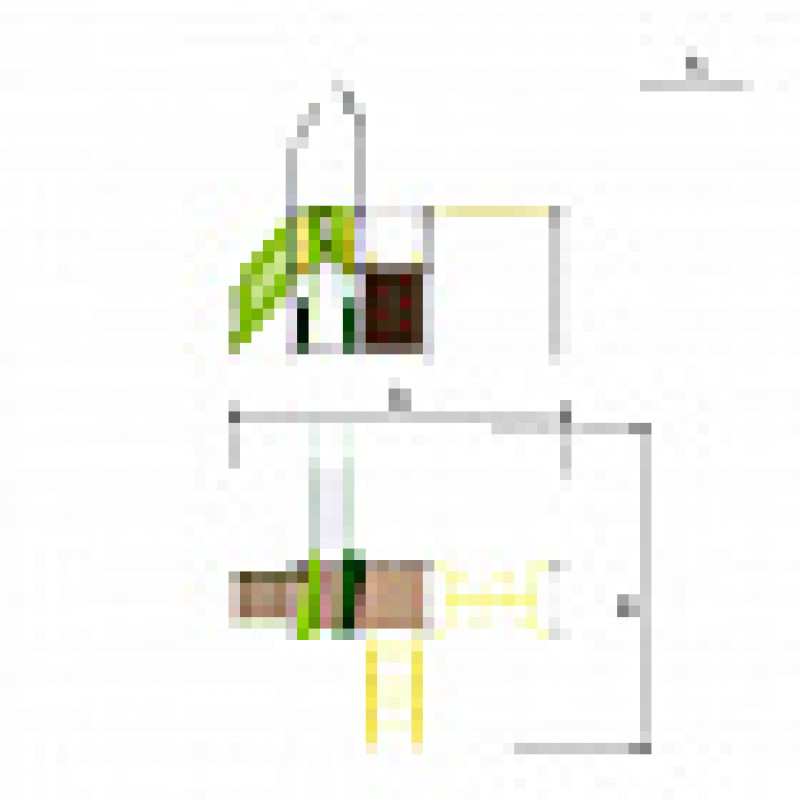

Спортивно игровой комплекс

Комплектация

Скат крыши, шт.

2

Площадка 900, шт.

2

Лестница входная 1250, шт.

1

Горка 1250, шт.

1

Лаз круговой, шт.

1

Скалолаз, шт.

1

Лестница 2660, шт.

2

Рукоход-змейка, шт.

1

Стойка  3690, шт.

2

Стойка  3390, шт.

2

Ограждение 900 (1), шт.

1

Ограждение 900 (2), шт.

1

Ограждение 900 (3), шт.

1

Ограждение 900 (4), шт.

1

Ограждение 900

(Под площадкой)

1

Грунтозацеп 40*25, шт.

(для крепления горки)

2

Наименование показателя, технического, функционального параметра, ед. изм. показателя

Скат крыши

Габариты скатов крыши должны быть 1190*603мм (+-20мм).

Скаты крыши должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 12 мм и представлять собой трапецию с разными радиусами закругления.

Скаты крыши закрепляются на стойках при помощи болтовых соединений.

..

Площадка 900

Площадка должна состоять из каркаса, настила и крепежных элементов и восьми полуотводов (четыре из которых приварены к каркасу по углам).

Настил должен бытьвыполнен из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 15 мм. Настил представляет собой квадрат 900*900 мм(+-10мм) с вырезанными по углам секторами круга с радиусом r=55 мм. Прямой отрезок каждой стороны настила должен составлять 797+-1мм.

Каркас долженсостоять из четырех балок длиной 700 мм,изготовленных из металлической профильной трубы размерами не менее 50*25*2 мм.

Балки должны быть соединены между собой четырьмя вставками, которые привариваются к балкампо угламна расстоянии не менее 14 мм от конца каждой балки по периметру прилегания.

Вставки должны быть изготовлены из стального листатолщиной не менее 4 мм и иметь габаритные размеры не менее 166*50*25 мм. В середине каждой вставки должно быть отверстие диаметром не менее 39 мм. В это отверстие вставляется параллельно уровню земли и приваривается по периметру прилегания труба длиной не более 45 мм размерами не более 38*2,8 мм, в которую вставляетсяи закрепляется в трубе посредством резьбового соединения уникальный полуотвод, изготовленный из металлического листа толщиной не менее 2,5 мм.

С помощью второго полуотвода происходитфиксацияплощадки к стойке.Уникальная обойма в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке.

В целях увеличения жесткости каркаса посередине каркаса приваривается однапоперечная балка длиной 850 мм.

Настил должен крепиться к каркасу посредством не менее четырех болтовых соединений.

Размеры площадки должны быть 900*900 мм.

Лестница входная 1250

Лестница должна состоять из:

- перила – 2 шт.

- боковина – 2 шт.,

- ступень – 5 шт.,

- борт - 1 шт.

Габариты лестницы должны быть 900*954*2010 мм (+-20мм). Перила лестницы должны быть изготовлены из металлической трубы размерами не менее 32*2 мм длиной не менее 1500 мм. К перилам при помощи резьбовых соединений должны крепиться боковины ромбовидной формы, изготовленные из влагостойкой фанеры толщиной не менее 18 мм. В боковинах должно быть расположено не менее трех декоративных овальных отверстия размерами не менее 60*380 мм. Габаритные размеры боковин не менее 675*1989 мм. Ступени размерами не более 150*610 мм должны быть изготовлены из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 18 мм. Ступени должны крепиться к металлическим кронштейнам посредством резьбовых соединений. Кронштейны должны быть изготовлены из металлического листа толщиной не менее 2 мм, длина кронштейнов не менее  610 мм, ширина и высота не менее 110 мм. Кронштейны должны крепиться к боковинам лестницы  посредством резьбовых соединений. В целях безопасности, для исключения случаев застревания одежды и частей тела ребенка между площадкой и последней ступенью должен быть установлен вертикальный борт размерами не менее 65*610 мм, изготовленный из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 18 мм.

Лестница 2660

Лестница должна состоять из двух стальных вертикальных стоек длиной не менее 2660мм, не более 2665 мм, изготовленных из металлической трубы диаметром не менее 76 мм с толщиной стенки не менее 2 мм. Стойки должны быть соединены между собой тремя перекладинами, изготовленными из металлической трубы диаметром не менее 26,8 мм. Оба конца перекладин должны быть поджаты до половины диаметра и приварены по периметру прилегания между стоек. Расстояние между осями перекладин должно быть не более 300 мм. Расстояние от торца стоек до оси нижней перекладины должно быть 850 мм. Расстояние между вертикальными стойками должно быть не более 824 мм.

Верхние торцы стоек должны быть закрыты пластиковыми заглушками. На нижних концах стоек должны быть установлены крышки из оцинкованной стали.

Рукоход-змейка

Рукоход должен состоять из  каркаса и двух отводов.

Каркас рукохода должен состоять из:

 - балка – 1 шт.;

- скоба 1 – 2 шт.;

- скоба 2 -  2 шт.;

- угловая скоба  -  2 шт.

 Центральная балка должна быть длиной не более 1167 мм, изготовлена из металлической трубы размерами не менее 32*2,8 мм. Оба торца балки должны быть поджаты до половины диаметра на расстоянии не более 25 от торцов и приварены по периметру прилегания к двум скобам посередине.

Скобы1 должны представлять собой изогнутую в виде буквы «П» металлическую трубу размерами не менее 20*2,8 мм длиной не менее 1305 мм, длина центральной части должна составлять не менее 934 мм, длина боковых частей не менее 257 мм, расстояние между осями боковых частей должна составлять 900 мм, радиус гиба должен составлять не более 75 мм, угол гиба  - 90 градусов.  На обоих концах боковых частей скобы на расстоянии не более 13 мм от торцов должны быть расположены по одному сквозному отверстию  диаметром 11 мм для последующей установки посредством резьбового соединения уникального отвода. Скобы 2 должны представлять собой изогнутую в виде буквы «П» металлическую трубу размерами не менее 20*2,8 мм длиной не менее 880 мм, длина центральной части должна составлять не менее 326 мм, длина боковых частей не менее 330 мм, расстояние между осями боковых частей должна составлять 300 мм, радиус гиба должен составлять не более 50 мм, угол гиба  - 90 градусов.

Угловые скобы должны представлять собой изогнутую под углом 90 градусов металлическую трубу размерами не менее 20*2,8 мм длиной не менее 573 мм, длина центральной части должна составлять не менее 297 мм, длина боковых частей не менее 330 мм.

Оба конца скоб2 и угловых скоб должны быть поджаты до половины диаметра на расстоянии 25 мм от торцов скоб и приварены к центральной балке по периметру прилегания в одной плоскости с противоположных сторон балки, начиная и заканчивая угловыми скобами таким образом, чтобы лаз имел форму стилистической змейки.  Причем один из торцов угловой скобы должен быть приварен к скобе 1, а другой торец угловой скобы должен быть приварен к центральной балке.

Габаритные размеры рукохода 900*1800 мм. Присоединяется к стойкам при помощи отводов и болтового соединения.

Горка 1250

Горка должна состоять из следующих  элементов:

- бортов – 2 шт.;

- плинтусов – 2 шт.;

- связей – 9 шт;

- связи крайней – 1 шт;

- скат – 1 шт.;

- грунтозацепов – 2 шт.

-ударогасящих элементов

  Скат горки должен быть изготовлен из единого листа нержавеющей стали толщиной одна целая пять десятых мм размерами не менее 495*2442 мм. В нижней части ската стальной лист должен быть  изогнут с радиусом закругления не более 60 мм. На скате должны быть участки скольжения длиной не менее 1746 мм и торможения длиной не менее 530 мм, радиус гиба между которыми должен быть не менее r=450 мм.

Угол наклона участка скольжения должен составлять тридцать семь градусов.

Длина горки – 1090 мм.

Габаритные размеры ската должны быть не менее 495*1928*1187 мм.

Поверху скат горки должен укреплять  плинтус, который должен присоединяться к борту горки болтовыми соединениями. Плинтус должен быть  изготовлен из влагостойкой фанеры ФСФ

Под скатом скольжения горки крепится опора из фанеры толщиной не меньше 9мм (1650х300мм), а также  для создания жесткости конструкции к бортам горки должны быть закреплены 9 связей, изготовленные из металлического листа толщиной не менее 2,5 мм в виде «П»-образной скобы и одна связь (крайняя) из листа толщиной не менее 4,0 мм.

Борта горки должны быть выполнены из влагостойкой фанеры  ФСФ толщиной не менее 18 мм длиной 2347 мм и высотой не менее 421 мм.

Борта горки должны возвышаться над уровнем ската не менее, чем на 120 мм.

Лаз круговой

Лаз должен состоять из следующих элементов:

-  поручень лаза – 2 шт.;

- поручень – 6 шт.;

 - угольник лаза наклонного – 2 шт.;

- дуга – 2 шт.;

- скоба лаза – 6 шт.

Поручень лаза состоять из металлической трубы   размерами не менее 40*3 мм (наружный диаметр 48мм) длиной не менее 1700 мм. К каждому поручню лаза должны быть приварены по три поручня, изготовленных из металлической трубы размерами не менее 20*2,8 мм длиной 926 мм, которая должна быть согнута в виде буквы «П» с радиусами гиба не более  r=50 мм. Прямой горизонтальный отрезок поручня должен составлять не менее 173 мм, два вертикальных отрезка поручней должны быть не более 277 мм в длину, расстояние между осями двух вертикальных отрезков поручня должно быть не менее 300мм. Поручни должны быть приварены к трубе вертикально, с внутренней её стороны по месту прилегания, крайний поручень -  на расстоянии не более 64 мм от торца поручня лаза;  расстояние  между осями соседних поручней должно быть не более 300 мм.

Нижние скобы лаза должны быть изготовлены из  металлической трубы  размерами не менее 20*2,8 мм длиной 1182 мм, которая должна быть согнута в виде буквы «П» с радиусами гиба не более r=50 мм. Прямой горизонтальный отрезок скобы должен составлять не менее 428 мм, два вертикальных отрезка поручней должны быть не более 277 мм в длину, расстояние между осями двух вертикальных отрезков поручня должно быть не менее 555 мм. Оба конца скобы на расстоянии 50 мм от  торцов должны быть обжаты до диаметра не более 20,5 мм для беспроблемной установки в поручни двух соседних поручней лазов и закрепляться посредством резьбовых соединений.

Для присоединения к каркасу площадки в  оба поручня лаза с одного конца устанавливаются и закрепляются посредством резьбовых соединений нижние части двух дуг, изготовленные из   металлической трубы  размерами не менее 40*3 мм.  Для  беспроблемной установки в поручни лазов нижние части этих дуг на расстоянии 80 мм от  торцов должны быть обжаты до диаметра не более 40 мм.

Дуги должны быть изогнуты под углом 55 градусов. Верхние части дуг должны быть присоединены к каркасу площадки посредством резьбовых соединений.

Для присоединения к грунтозацепам в нижние торцы обоих поручней лаза устанавливаются и закрепляются посредством резьбовых соединений угольники лаза, изготовленные из   металлической трубы  размерами не менее 40*3 мм.  Для  беспроблемной установки в поручни лазов верхние части угольников на расстоянии 80 мм от  торцов должны быть обжаты до диаметра не более 40 мм.

Нижние части угольников устанавливаются в грунтозацепы  и закрепляются посредством резьбовых соединений.

Скалолаз

Скалолаз должен состоять из:

- рамы – 1 шт.;

- отвод – 1 шт.;

- зацеп – 10 шт.;

- щит скалолаза – 1 шт.

 Рама скалолаза должна представлять собой вертикальный прямоугольник с двумя поперечными вставками. Габаритные размеры рамы должны быть не более 780*1850 мм.

Вертикальные стойки рамы должны быть изготовлены из металлической трубы диаметром 33,5мм. В вертикальных стойках должны быть просверлены сквозные отверстия для крепления щита скалолаза  посредством болтовых соединений.

Верхняя поперечина рамы длиной 780+-1мм, должна быть изготовлена из металлической трубы диаметром не менее 33,5 мм толщиной не менее 2,8 мм.  С обеих сторон поперечины на расстоянии не более 13 мм от торцов должны быть расположены два сквозных отверстия  диаметром 11 мм для последующего крепления  посредством резьбового соединения уникального отвода, изготовленного из металлического листа толщиной не менее 2,5 мм, с помощью которого происходит  фиксация  скалолаза к стойке комплекса.  Уникальный отвод в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки. Поперечина такой же конструкции должна быть приварена в нижней части рамы.

К вертикальным стойкам рамы должен быть закреплен прямоугольный щит скалолаза коричневого цвета размерами не более 700*1175 мм, изготовленный из  фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 18 мм. Острые углы щита должны быть закруглены, радиус закругления  не менее r=25 мм. По площади щита должны быть закреплены  разноцветные пластиковые зацепы.

Стойка  3690 мм

          и 3390 мм

(изогнутая)

Стойка комплекса должна быть изготовлена из стальной трубы диаметром не менее 76 мм с толщиной стенки не менее 2 мм,  с кольцевыми канавками через каждые 150мм, для точной установки элементов комплекса по высоте. Канавки должны наносится методом холодного деформирования накатными роликами. Используются для фиксации уникальных обойм в виде двух стальных полухомутов, облитых пластиком, которые стягиваются между собой болтами.  Верхняя часть трубы изогнута под углом 150 градусов по радиусу 300мм. В стойке должны быть обработаны отверстия для крепления скатов крыши.

Ограждение 900мм (1)

Ограждение предназначено для безопасного попадания детей на горку. Ограждение должно состоять из защитного горизонтального ограничителя и защитных боковых вертикальных «щечек».

Каркас ограждения должен состоять из поперечины (защитного ограничителя) длиной не менее 780 мм, изготовленной из металлической трубы размерами не менее 25*2,8 мм. С обеих сторон поперечины на расстоянии не более 13 мм от торцов должны быть расположены два сквозных отверстиядиаметром 11 мм для последующего крепленияпосредством резьбового соединения уникального отвода, изготовленного из металлического листа толщиной не менее 2,5 мм,с помощью которого происходитфиксацияограждения к стойке комплекса.Уникальный отвод в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки.

В нижней части поперечины должны быть приварены по периметру прилегания две планки длиной не менее 55 мм для последующего крепления «щечек» ограждения.

Ограждение (защитные «щечки») должно быть изготовлено из водостойкой фанеры ФСФ толщиной не менее 15 мм. Между поперечиной и каркасом площадки посредством резьбовых соединений с обеих сторон площадки должны быть установлены вставки, к которым посредством угловых кронштейнов крепятся ограждения. Нижний край ограждения должен быть выполнен скошенным в соответствии с углом наклона горки и должен крепиться к бортовой конструкции горки.

Габаритные размеры фанерного ограждения должны быть не менее 335*948 мм

Ограждение 900 мм (2)

Ограждение устанавливается для безопасного нахождения детей на площадке и должно состоять из боковины, двух кронштейнов и двух отводов.

Боковина должна соединяться с кронштейнами резьбовыми соединениями, которые соединяются с отводами. Кронштейн должен представлять собой гнутую из стального листа толщиной 2,5мм деталь, позволяющую соединить цилиндрическую часть отвода с плоскостью фанеры.

 Ограждение в верхней части с помощью отводов должно присоединяться к обоймам стоек .а по низу - к площадке.

Боковина должна быть изготовлена из водостойкой фанеры ФСФ толщиной не менее 15 мм. Габаритные размеры боковины должны быть не менее 893х708мм. Металлические детали должны иметь цинковое покрытие или окрашены стойкой порошковой эмалью

Ограждение 900 мм (3)

Ограждение устанавливается для безопасного входа на площадку со стороны кругового лаза и представляет собой поперечину длиной 780+-1мм, изготовленную из металлической трубы диаметром не менее 33,5 мм толщиной не менее 2,8 мм.  С обеих сторон поперечины на расстоянии не более 13 мм от торцов должны быть расположены два сквозных отверстия  диаметром 11 мм для последующего крепления  посредством резьбового соединения уникального отвода, изготовленного из металлического листа толщиной не менее 2,5 мм,  с помощью которого происходит  фиксация  ограждения к стойке комплекса.  Уникальный отвод в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки.

Ограждение 900 мм (4)

Ограждение устанавливается для безопасного входа на площадку со стороны  рукохода-змейки  и представляет собой поперечину длиной 780+-1мм, изготовленную из металлической трубы диаметром не менее 33,5 мм толщиной не менее 2,8 мм.  С обеих сторон поперечины на расстоянии не более 13 мм от торцов должны быть расположены два сквозных отверстия  диаметром 11 мм для последующего крепления  посредством резьбового соединения уникального отвода, изготовленного из металлического листа толщиной не менее 2,5 мм,  с помощью которого происходит  фиксация  ограждения к стойке комплекса.  Уникальный отвод в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки.

Две стойки 753+-1 мм должны быть  изготовлены из металлической трубы диаметром не менее 21,3 мм. Верхние и нижние части стоек должны быть поджаты до половины диаметра. Верхние части стоек должны быть приварены по периметру прилегания к поперечине. Нижние части стоек должны быть присоединены к каркасу площадки посредством резьбовых соединений.

Расстояние между осями стоек  должно составлять не менее 630+-10мм.

Ограждение 900

(Под площадкой)

интерактивное

Ограждение устанавливается для развивающей игры детей и должно состоять из панели, четырёх кронштейнов и  четырёх  отводов.

Панель должна соединяться с кронштейнами резьбовыми соединениями, которые соединяются с отводами. Кронштейн должен представлять собой гнутую из стального листа толщиной 2,5мм деталь, позволяющую соединить цилиндрическую часть отвода с плоскостью фанеры.

 Ограждение отводами должно присоединяться к обоймам стоек.

Панель должна быть изготовлена из водостойкой фанеры ФСФ толщиной не менее 15 мм. Габаритные размеры панели должны быть не менее 800х740мм. В панели должны быть обработаны два больших продолговатых отверстия и 6 окошек. К панели крепятся 6 фанерных дисков, которые должны вращаться. Металлические детали должны иметь цинковое покрытие или окрашены стойкой порошковой эмалью
