Детский игровой комплекс для детей

Конструктивно игровой комплекс должен собираться из площадки и стоек , скатов крыши , лестницы входной , горки 950, , ограждения 900 (1), ограждения 900 (2) , ограждения 900 (3),.

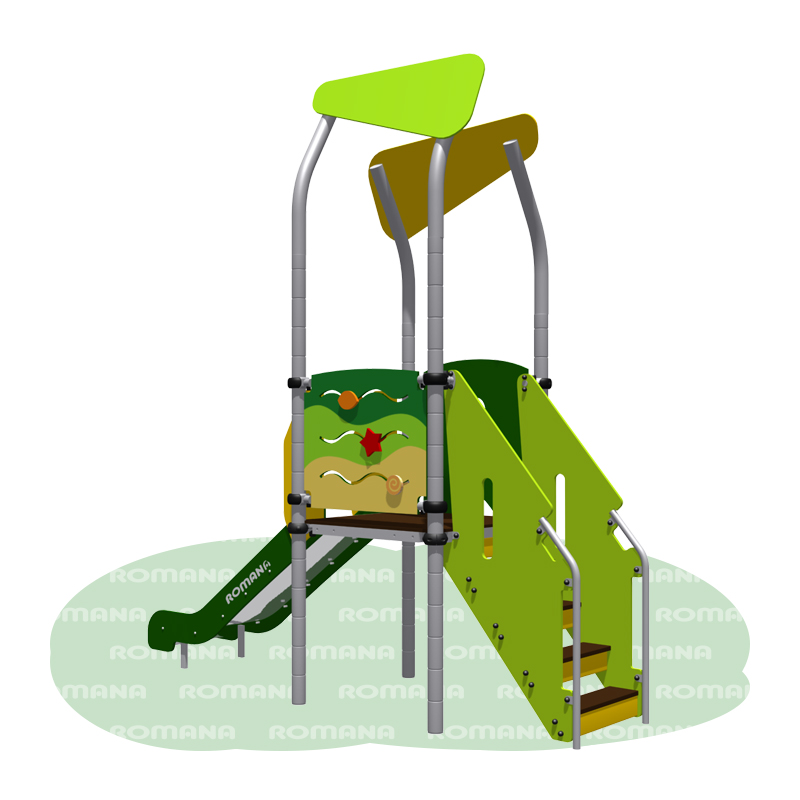

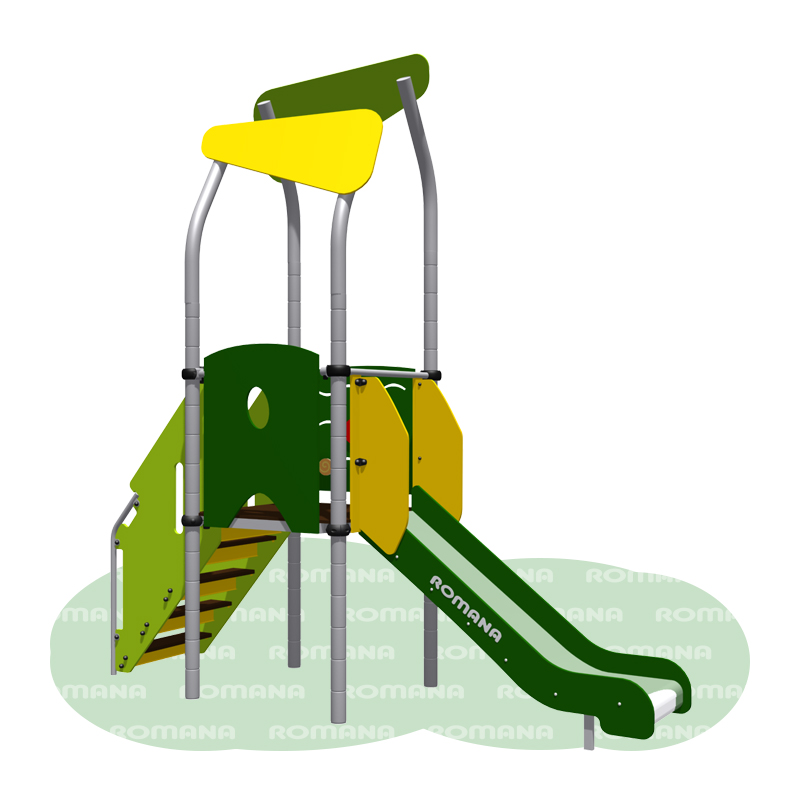

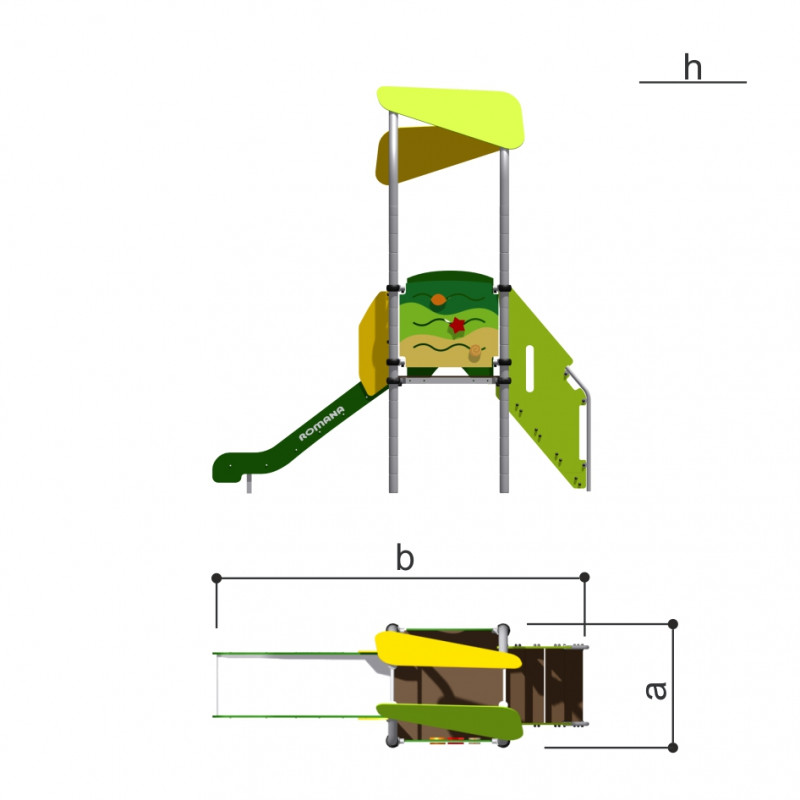

Внешние размеры

Длина, мм

Не менее 3050 не более 3150

Ширина, мм

Не менее 1250 не более 1350

Высота, мм

Не менее 3250 не более 3350

                                                      Комплектация

Площадка, шт.

1

Стойки (два вида) (гнутые), шт.

2+2

Скат крыши, шт.

2

Лестница входная 950, шт.

1

Горка 950, шт.

1

Ограждение 900 (1)

1

Ограждение 900 (2)

1

Ограждение 900 (3)

1

Грунтозацеп 40*25, шт.

2

Скат крыши

Габариты скатов крыши должны быть 1190*603мм (+-20мм).

Скаты крыши должны быть изготовлены из влагостойкой фанеры ФСФ толщиной не менее 12 мм и представлять собой трапецию с разными радиусами закругления.

Скаты крыши закрепляются на стойках при помощи болтовых соединений.

.

Площадка 900

Площадка должна состоять из каркаса, настила и крепежных элементов и восьми полуотводов.

Настил должен быть  выполнен из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 15 мм. Настил представляет собой квадрат 900*900 мм(+-10мм) с вырезанными по углам секторами круга с радиусом r=55 мм. Прямой отрезок каждой стороны настила должен составлять 797+-1мм.

Каркас должен  состоять из четырех балок длиной 700 мм,  изготовленных из металлической профильной трубы размерами не менее 50*25*2 мм.

Балки должны быть соединены между собой четырьмя вставками, которые привариваются к балкам  по углам  на расстоянии не менее 14 мм от конца каждой балки по периметру прилегания.

Вставки должны быть изготовлены из стального листа  толщиной не менее 4 мм и иметь габаритные размеры не менее 166*50*25 мм. В середине каждой вставки должно быть отверстие диаметром не менее 39 мм. В это отверстие вставляется параллельно уровню земли и приваривается по периметру прилегания труба длиной не более 45 мм размерами не более 38*2,8 мм, в которую вставляется  и закрепляется в трубе посредством резьбового соединения уникальный полуотвод, изготовленный из металлического листа толщиной не менее 2,5 мм.

С помощью второго полуотвода происходит  фиксация  площадки к стойке.  Уникальная обойма в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке.

В целях увеличения жесткости каркаса посередине каркаса приваривается одна  поперечная балка длиной 850 мм.

Настил должен крепиться к каркасу посредством не менее четырех болтовых соединений.

Размеры площадки должны быть 900*900 мм.

Лестница входная 950

Лестница должна состоять из:

- перила – 2 шт.

- боковина – 2 шт.,

- ступень – 4 шт.,

- борт - 1 шт.

Габариты лестницы должны быть 900*785*1710 мм (+-20мм). Перила лестницы должны быть изготовлены из металлической трубы размерами не менее 32*2 мм длиной не менее 1500 мм. К перилам при помощи резьбовых соединений должны крепиться боковины ромбовидной формы, изготовленные из влагостойкой фанеры толщиной не менее 18 мм. В боковинах должно быть расположено не менее одного декоративного овального отверстия размерами не менее 60*380 мм. Габаритные размеры боковин не менее 750*1640 мм. Ступени размерами не более 150*610 мм должны быть изготовлены из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 18 мм. Ступени должны крепиться к металлическим кронштейнам посредством резьбовых соединений. Кронштейны должны быть изготовлены из металлического листа толщиной не менее 2 мм, длина кронштейнов не менее  610 мм, ширина и высота не менее 110 мм. Кронштейны должны крепиться к боковинам лестницы  посредством резьбовых соединений. В целях безопасности, для исключения случаев застревания одежды и частей тела ребенка между площадкой и последней ступенью должен быть установлен вертикальный борт размерами не менее 65*610 мм, изготовленный из фанеры ФОФ с высокой водо- и износостойкостью, с антискользящим покрытием толщиной не менее 18 мм, закрывающий отверстие между ступенями.

Горка 950

Горка должна состоять из следующих элементов:

- связь – 8 шт.;

- скат – 1 шт.;

- плинтус – 2 шт.;

- борт – 2 шт.;

- опора – 2 шт.

Скат горки должен быть изготовлен из единого листа нержавеющей стали толщиной одна целая пять десятых мм размерами не менее 495*1865 мм. В нижней части ската стальной лист должен быть подвернут с радиусом закругления не более 60 мм. На скате должны быть участки скольжения длиной не менее 1095 мм и торможения длиной не менее 320 мм, радиус гиба между которыми должен быть не менее r=450 мм. Угол наклона участка скольжения должен составлять тридцать семь градусов. Для поддержания ската горки снизу присоединяются с помощью болтовых соединений опоры, изготовленные из влагостойкой фанеры ФСФ толщиной не менее 9 мм длиной 1650 мм и высотой не менее 300 мм. Поверху скат горки должен укреплять плинтус, который должен присоединяться к борту горки болтовыми соединениями. Плинтус длиной не менее 1575 мм и высотой не менее 60 мм должен быть изготовлен из влагостойкой фанеры ФСФ толщиной не менее 9 мм. В секторе участка скольжения горки для создания дополнительной жесткости конструкции к бортам горки должны быть укреплены три связи, изготовленные из металлического листа толщиной не менее 2,5 мм в виде скобы. Борта горки должны быть выполнены из влагостойкой фанеры ФСФ толщиной не менее 18 мм длиной 1760 мм и высотой не менее 190 мм.  Борта горки должны возвышаться над уровнем ската не менее, чем на 120 мм. Габаритные размеры горки не менее 530*1485*1005 мм.

Стойка h=3390мм (изогнутая)

Стойка комплекса должна быть изготовлена из стальной трубы диаметром не менее 76 мм с толщиной стенки не менее 2 мм,  с кольцевыми канавками через каждые 150мм, для точной установки элементов комплекса по высоте. Канавки должны наносится методом холодного деформирования накатными роликами. Используются для фиксации уникальных обойм в виде двух стальных полухомутов, облитых пластиком, которые стягиваются между собой болтами.  Верхняя часть трубы изогнута под углом 150 градусов по радиусу 300мм. В стойке должны быть обработаны отверстия для крепления скатов крыши.

Стойка h=3090мм (изогнутая)

Стойка комплекса должна быть изготовлена из стальной трубы диаметром не менее 76 мм с толщиной стенки не менее 2 мм,  с кольцевыми канавками через каждые 150мм, для точной установки элементов комплекса по высоте. Канавки должны наносится методом холодного деформирования накатными роликами. Используются для фиксации уникальных обойм в виде двух стальных полухомутов, облитых пластиком, которые стягиваются между собой болтами.  Верхняя часть трубы изогнута под углом 150 градусов по радиусу 300мм. В стойке должны быть обработаны отверстия для крепления скатов крыши.

Ограждение 900мм (1)

Ограждение предназначено для безопасного попадания детей на горку. Ограждение должно состоять из защитного горизонтального ограничителя и защитных боковых вертикальных «щечек».

Каркас ограждения должен состоять из поперечины (защитного ограничителя) длиной не менее 780 мм, изготовленной из металлической трубы размерами не менее 25*2,8 мм. С обеих сторон поперечины на расстоянии не более 13 мм от торцов должны быть расположены два сквозных отверстия  диаметром 11 мм для последующего крепления  посредством резьбового соединения уникального отвода, изготовленного из металлического листа толщиной не менее 2,5 мм,  с помощью которого происходит  фиксация  ограждения к стойке комплекса.  Уникальный отвод в виде двух стальных полуобойм, стягивается между собой болтами на необходимой высоте, чему способствуют канавки на стойке, расположенные через определенные промежутки.

В нижней части поперечины должны быть приварены по периметру прилегания две планки длиной не менее 55 мм для последующего крепления «щечек» ограждения.

Ограждение (защитные «щечки») должно быть изготовлено из водостойкой фанеры ФСФ толщиной не менее 15 мм. Между поперечиной и каркасом площадки посредством резьбовых соединений с обеих сторон площадки должны быть установлены вставки, к которым посредством угловых кронштейнов крепятся ограждения. Нижний край ограждения должен быть выполнен скошенным в соответствии с углом наклона горки и должен крепиться к бортовой конструкции горки.

Габаритные размеры фанерного ограждения должны быть не менее 335*948 мм

Ограждение 900 мм (2)

Ограждение устанавливается для безопасного нахождения детей на площадке и должно состоять из боковины, двух кронштейнов и двух отводов.

Боковина должна соединяться с кронштейнами резьбовыми соединениями, которые соединяются с отводами. Кронштейн должен представлять собой гнутую из стального листа толщиной 2,5мм деталь, позволяющую соединить цилиндрическую часть отвода с плоскостью фанеры.

 Ограждение в верхней части с помощью отводов должно присоединяться к обоймам стоек .а по низу - к площадке.

Боковина должна быть изготовлена из водостойкой фанеры ФСФ толщиной не менее 15 мм. Габаритные размеры боковины должны быть не менее 893х708мм. Металлические детали должны иметь цинковое покрытие или окрашены стойкой порошковой эмалью

Ограждение 900 мм (3)

Ограждение (интерактивное) устанавливается для безопасного нахождения детей на площадке и должно состоять из боковины, четырех кронштейнов и четырех отводов.

Боковина должна соединяться с кронштейнами резьбовыми соединениями, которые соединяются с отводами. Кронштейн должен представлять собой гнутую из стального листа толщиной 2,5мм деталь, позволяющую соединить цилиндрическую часть отвода с плоскостью фанеры.

 Ограждение с помощью отводов должно присоединяться к обоймам стоек. Боковина должна быть изготовлена из водостойкой фанеры ФСФ толщиной не менее 15 мм. Габаритные размеры боковины должны быть не менее 740х708мм. В волнообразных пазах боковины должны перемещаться ползунки в форме дисков и звездочки. Металлические детали должны иметь цинковое покрытие или окрашены стойкой порошковой эмалью
